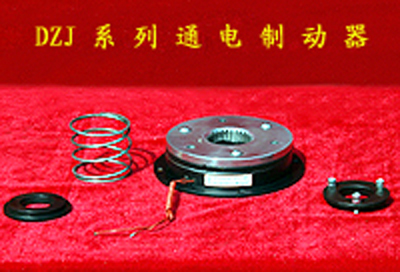

DZJ系列電磁制動器為干式單片通電制動器，該產品消除了電機軸向竄動對制動器氣隙要求較高的影響，可水平安裝，也可垂直安裝，不受安裝角度的影響。
制動器由磁軛、勵磁線圈、彈簧、齒輪套、銜鐵、聯結、擋快等組成。當制動器通電后產生磁通，吸合銜鐵帶動聯結在齒輪上移動，使銜鐵與摩擦片接觸產生摩擦力，形成制動力矩，以達快速制動的目的；斷電時，磁通消失，銜鐵在彈簧力的作用下復位，解除制動狀態。
技術參數：
| DZJ-05 | DZJ-10 | DZJ-20 | DZJ-40 | DZJ-80 | DZJ-160 | ||
| 配套Y系列電機機座號 | 71 | 80 | 90 | 100 | 112 | 132 | 160 |
| 配套電機額定功率P（KW） | 0.25-0.55 | 0.75-1.1 | 1.1-1.2 | 1.5-3 | 2.2-4 | 2.2-7.5 | 4-18.5 |
| 額定制動力矩Me(Nm) | 5 | 10 | 20 | 40 | 80 | 160 | |
| 勵磁功率P20℃（W) | 13 | 16 | 20 | 32 | 40 | 45 | |
| 最大工作氣隙δmax(mm) | 1.5 | 1.5 | 1.8 | 1.8 | 2.2 | 2.2 | |
| 勵磁電壓DC(V) | 24 | ||||||
| 允許最大相對轉速 | 6000 | 4000 | 3500 | 3000 | 3000 |
3000 |
|
外形尺寸及安裝：
1.電機端蓋
2.內檔塊
3.磁軛組件
4.彈簧
5.齒輪套
6.銜鐵組件
7.調節擋塊
8.電機軸
9.風葉
| d1 | d2 | d3 | d4 | d5 | d | L1 | L2 | L3 | L4 | L | b | h | δ | |
| DZJ-05 | 80 | 72 | 35 | 63 | 4-Φ4.5 | 14.8 | 3 | 5 | 20 | 6-9 | 35 | 5 | 16.2 | 1 |
| DZJ-10 | 105 | 95 | 42 | 85 | 4-Φ5.5 | 19.8 | 4 | 6 | 20 | 6-9 | 41 | 6 | 21.6 | 1 |
| DZJ-20 | 130 | 118 | 52 | 105 | 4-Φ5.5 | 24.8 | 5 | 10 | 25 | 6-10 | 50 | 8 | 28.1 | 1 |
| DZJ-40 | 150 | 137 | 62 | 125 | 4-Φ7 | 29.5 | 5 | 10 | 25 | 6-10 | 57 | 8 | 32.8 | 1 |
| DZJ-80 | 190 | 175 | 80 | 160 | 4-Φ9 | 39.5 | 6 | 9 | 30 | 6-10 | 55 | 12 | 42.8 | 1 |
| DZJ-160 | 230 | 215 | 100 | 200 | 4-Φ9 | 44.5 | 6 | 10 | 35 | 6-10 | 61 | 12 | 47.8 |
1 |
δ為正常工作氣隙
使用說明：該制動器屬干式，必須在無油污狀態下使用，以免影響力矩；制動器安裝時通過調節螺釘和彈簧來調整氣隙到規定的δ值；該制動器氣隙一般不需經常調整。
