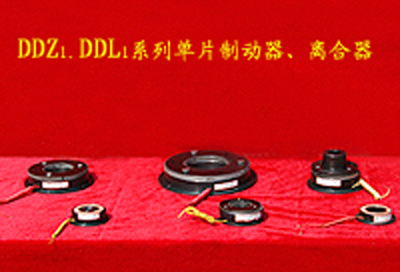

DDL1系列電磁離合器用于各類機械傳動系統中，起離合、寸動、變速、正轉作用。
離合器由磁軛、線圈、摩擦片、銜鐵、聯結等組成，線圈通電時產生磁通吸合銜鐵，從而產生力矩以達目的。
技術參數：
| DDL1-0.6 | DDL1-1.2 | DDL1-2.5 | DDL1-5 | DDL1-10 | DDL1-16 | DDL1-25 | DDL1-32 | DDL1-50 | DDL1-100 | |
|
額定力矩 Me(Nm) |
6 | 12 | 25 | 50 | 100 | 160 | 250 | 320 | 500 | 1000 |
| 額定功率P20℃(W) | 13 | 16 | 20 | 32 | 40 | 45 | 54 | 60 | 80 | 100 |
|
額定電壓 DC(V) |
24 | |||||||||
| 允許最大相對轉速 | 6000 | 4000 | 3500 | 3000 | 2500 | 2500 | 2500 | 2000 | 2000 |
1500 |
安裝及外形尺寸：
使用說明：
該離合器屬干式必須在無油狀態下工作；與離合器配合的軸孔與軸的精度為H8/h7，同軸度不大于0.1mm；安裝后，不允許軸向竄動，同時保證工作氣隙。
安裝示意圖：
將磁軛安裝在機體上，銜鐵 將磁軛安裝在機體上，銜鐵、 分軸安裝（注意機體
和彈簧片直接裝上皮帶輪 彈簧片和聯結直接裝上鏈輪 上凸緣的同軸度）
1.磁軛組件 2.擋板組件 3.銜鐵組件 4.Ⅱ型聯結 5.Ⅲ型聯結
